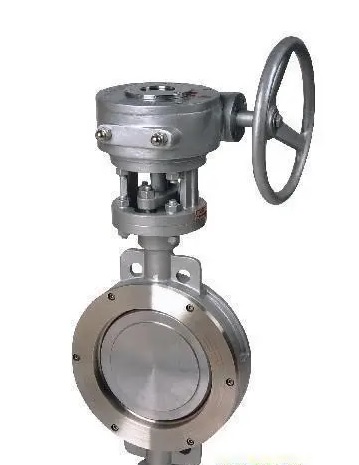

氣動對夾式鈦蝶閥為三維偏心金屬密封結構，密封型式為金屬對金屬密封，可調換金屬密封圈對金屬密封、鈦板與高性能四氟（石墨）復合板密封圈對金屬密封。本閥的密封系統可保證從超低溫到高溫各溫度范圍都具有高的密封性能。氣動對夾式鈦蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，氣動對夾式鈦蝶閥的結構原理最適合制作大口經閥門。當要求作控制流量使用時，重要的是正確選擇尺寸和類型，使之能恰當?shù)?、有效地工作。氣動對夾式鈦蝶閥在堿性介質中非常耐腐蝕，在抗氯離子(CI)能力非常強，具有優良的抗氯離子耐蝕能力。但是要特別考慮的是氣動對夾式鈦蝶閥在工況介質中出現點縫隙及應力腐蝕傾向，自然爆炸，重視因各種原因使鈦吸氫產生氫脆等災難性破壞因素。嚴禁鈦閥門在可能出現以上破壞的工況環境中使用。



壓力等級： PN1.0-4.0Mpa　Class150-300Lb

公稱通徑：DN50-DN1200　 　2"-48"

驅動方式：氣動、蝸輪蝸桿、液動、電動

適用介質：氧化性腐蝕介質。



設計標準：GB/T12238、JB/T8527、MSS SP-68、API609

結構長度：GB/T12221、API6D、ASME B16.10...........

連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS

試驗標準：JB/T9092、GB/T13927、API598.............



閥體：TA1、TA2、TA10、Gr2、Gr3

蝶體：TA1、TA2、TA10、Gr2、Gr3

閥桿：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5

密封圈：TA1、TA2+PTFE、柔性石墨
